تُمثّل شبكة الموجات الدقيقة الأساس الجوهري لخدمات المراقبة والحافة، إذ توفّر نقلاً موثوقاً للبيانات عبر بيئة مُدن الصناعية المتنوّعة.
تُفصِّل دراسة الحالة هذه البنية التحتية المتينة لاتصالات الموجات الدقيقة التي طُبِّقت عبر المدن الصناعية لمُدن لدعم منظومة مراقبة موحّدة. تستند الشبكة عالية الجودة إلى بنية متعدّدة الطبقات تتألف من طبقات الميدان والوصول والتجميع والنقل الخلفي لنقل حركة المراقبة عالية النطاق. ومع نشرها في 30 موقعاً، تضمّ البنية التحتية 191 عموداً و342 وصلة موجات دقيقة.
- نوع القطاع
- حكومي
- حجم الشركة
- كبيرة
- عدد الموظفين
- 20,000
- الموقع
- الرياض، المملكة العربية السعودية
تُوثّق دراسة الحالة هذه البنية التحتية لاتصالات الموجات الدقيقة المنشورة فعليًا في المدن الصناعية لمُدن، مع التركيز على طوبولوجيا الشبكة، وعدد المواقع، وتوزيع الأعمدة، وكميات وصلات الموجات الدقيقة، ومنطق التكامل، بدلًا من المبادئ النظرية.
وفي الحالات التي يتعذّر فيها استخلاص الكميات الدقيقة بشكل قاطع من مجموعات البيانات المتاحة، تُترك حقول نائبة صريحة، مع الإشارة الواضحة إلى مصدر Excel ذي الصلة، بحيث يمكن إدراج القيم يدويًا دون المخاطرة بالدقة.
تعمل شبكة الموجات الدقيقة بوصفها طبقة النقل الأساسية التي تربط بين أعمدة الميدان ومواقع التجميع ونقاط الشبكة المركزية لمُدن.
أهداف المشروع
تنتشر المدن الصناعية لمُدن جغرافيًا وتتباين بشكل كبير في التضاريس والحجم وجاهزية البنية التحتية. وقد استلزمت منظومة مراقبة ورصد موحّدة بنية اتصالات أساسية بمستوى مشغّلي الاتصالات قادرة على:
دعم حركة المراقبة بالفيديو عالية النطاق
العمل عبر بيئات حضرية وشبه حضرية ونائية
تمكين التوسّع التدريجي عبر مدن متعدّدة
الحفاظ على توافر عالٍ في الظروف البيئية القاسية
إجمالي المواقع
إجمالي الأعمدة الميدانية
مراحل النشر
بنية النظام متعدّدة الطبقات
طبقة التكامل الأساسية
تسليم البيانات إلى شبكة مُدن والبنية التحتية لغرفة التحكّم.
غرفة التحكم

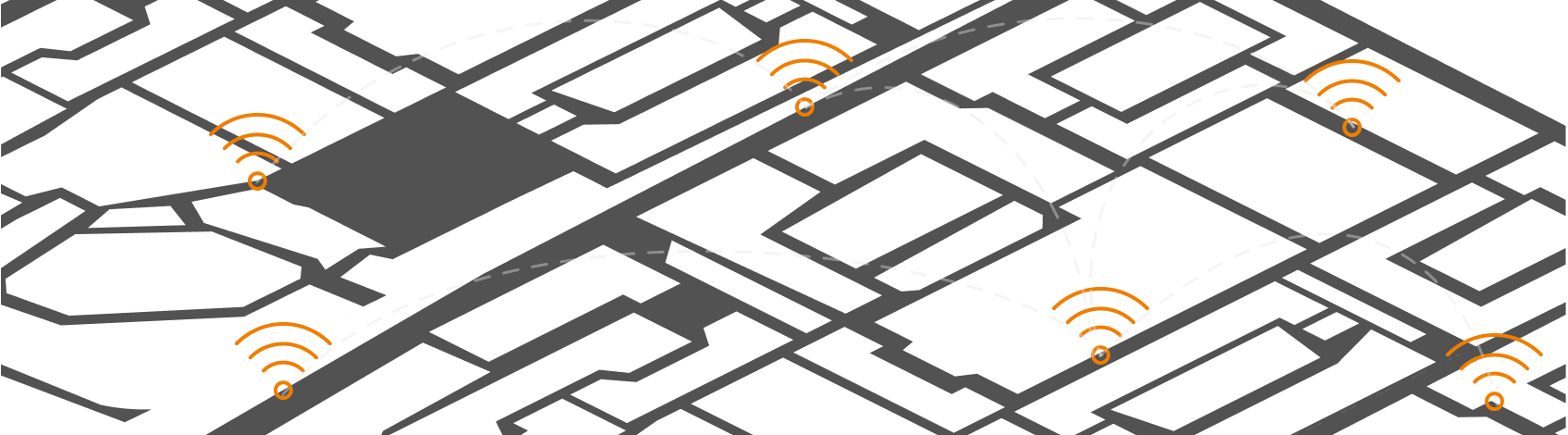

طبقة النقل الخلفي
توفّر وصلات الموجات الدقيقة طويلة المدى الاتصال بين المدن والمناطق ونقاط التجميع الرئيسية.
طبقة الوصول والتجميع
وصلات الموجات الدقيقة التي تُجمّع حركة المرور من أعمدة متعدّدة باتجاه عقد ذات سعة أعلى.
الطبقة الميدانية
وصلات الموجات الدقيقة التي تُجمّع حركة المرور من أعمدة متعدّدة باتجاه عقد ذات سعة أعلى.
أجهزة المراقبة
وحدات الموجات الدقيقة
هياكل التركيب
أنظمة الطاقة والتأريض
المعدّات المدمجة من الموردين
338
Ubiquiti airMAX PowerBeam 5AC ISO
يُعدّ Ubiquiti PowerBeam 5AC ISO جسرًا لاسلكيًا عالي الأداء بتردّد 5 جيجاهرتز. صمّمته Ubiquiti Networks لإنشاء وصلات شبكية سريعة وموثوقة من نقطة إلى نقطة (PtP) أو من نقطة إلى نقاط متعدّدة (PtMP) تمتدّ لمسافات تتجاوز 25 كيلومترًا.
55
Ubiquiti airFiber AF-5XHD
يُعدّ Ubiquiti airFiber AF-5XHD راديو نقل خلفي قويًا بمستوى مشغّلي الاتصالات وبتردّد 5 جيجاهرتز، مصمّم لوصلات لاسلكية طويلة المدى وعالية السرعة من نقطة إلى نقطة (PtP). ويستخدم بكثرة من قِبل مزوّدي خدمة الإنترنت اللاسلكي (WISPs) لربط الاتصالات عبر مسافات كبيرة.
2
Ubiquiti airFiber AF-24HD
يُعدّ Ubiquiti airFiber AF-24 HD جسرًا لاسلكيًا عالي الأداء من نقطة إلى نقطة يوفّر اتصالات بيانات تفوق الجيجابت. ويعمل ضمن نطاق التردّد 24 جيجاهرتز غير المرخّص، وقد صُمّم لربط الشبكات عبر مسافات كبيرة دون الحاجة إلى كابلات الألياف الضوئية المكلفة.
تصميم البنية التحتية للأعمدة والمواقع
توزيع الأعمدة
يتضمن المشروع نشر أعمدة مراقبة واتصالات موزّعة عبر مدن مُدن. تشمل أدوار الأعمدة:
- أعمدة الوصول (موجات دقيقة بقفزة واحدة)
- أعمدة التجميع (إنهاء وصلات متعددة)
كل عمود مُعرّف بشكل فريد ومحدّد جغرافيًا، مما يُمكّن من التحقق الدقيق من خط الرؤية لمسارات الموجات الدقيقة.
إجمالي الأعمدة المنشورة
المعدّات المثبّتة على كل عمود
صُمّم كل عمود لدعم منظومة المعدّات التالية:
- وحدات راديو الموجات الدقيقة: 1–2 لكل عمود (حسب عدد القفزات)
- هوائيات الموجات الدقيقة: 1–2 من الهوائيات المكافئة الاتجاهية
- أجهزة المراقبة: 1153 جهازًا في إجمالي المواقع
- خزانة خارجية مع توزيع للطاقة
- نظام التأريض والحماية من الصواعق
تُوثَّق التغيّرات الفعلية لكل عمود في ورقة جرد الأعمدة.
أجهزة المراقبة المنشورة
الطاقة والتأريض
تغذية كهربائية مخصّصة لكل عمود
أجهزة الحماية من التيارات العابرة (SPD)
تأريض نقطة واحدة مربوط ببنية العمود
تصميم شبكة الموجات الدقيقة
الطوبولوجيا وأعداد الوصلات
تُنفَّذ شبكة الموجات الدقيقة باستخدام وصلات خط رؤية من نقطة إلى نقطة، مع وقوع التجميع عند أعمدة ومواقع محدّدة. وقد صُمّمت الوصلات أحادية ومتعددة القفزات لتوجيه حركة المرور من الأعمدة الميدانية نحو مواقع تجميع ذات سعة أعلى وصولًا إلى مركز مُدن.
إجمالي وصلات الموجات الدقيقة
استخدام نطاقات التردد
- تُطبَّق النطاقات منخفضة التردد للقفزات الأطول
- تُطبَّق النطاقات عالية التردد للقفزات القصيرة وعالية السعة
يُطبَّق تخطيط إعادة استخدام التردد عبر المدن لتحسين الاستفادة من الطيف.
هندسة راديو وهوائيات الموجات الدقيقة
خصائص الراديو
تتمتّع راديوهات الموجات الدقيقة المنشورة عبر الشبكة بالخصائص النموذجية التالية:
- تشغيل مزدوج كامل باستخدام FDD
- تعديل تكيّفي من QPSK منخفض الرتبة إلى QAM عالي الرتبة
- عروض نطاق ترددية معايرة لدعم حركة المراقبة المُجمَّعة
- دعم التحكم التكيّفي بقدرة الإرسال (ATPC)
تسمح الميزات التكيّفية للوصلات بالحفاظ على الاتصال في ظل ظروف الطقس والتداخل المتغيّرة.
أنظمة الهوائيات
تُستخدم الهوائيات المكافئة عالية الاتجاهية من أجل:
- تعظيم ميزانية الوصلة
- تقليل التداخل
- دعم الكفاءة الطيفية العالية
تشمل معايير الهوائيات الرئيسية التي تُؤخذ بعين الاعتبار أثناء التصميم: الكسب، وعرض الشعاع، والاستقطاب، وتمييز الاستقطاب المتعامد.
تخطيط السعة وهندسة الحركة
مصادر الحركة وكمياتها
تشمل مصادر الحركة الأساسية أجهزة المراقبة المنشورة على الأعمدة الميدانية.
إجمالي الكاميرات (جميع الأنواع)
هندسة عرض النطاق
تُختار سعات وصلات الموجات الدقيقة استنادًا إلى الحركة المُجمَّعة:
- معدل البت التقديري لكل كاميرا
- معدل البت المُجمَّع لكل عمود
- معدل البت المُجمَّع لكل قفزة موجات دقيقة
تتضمّن كل وصلة هامشًا لدعم الحمل الذروة والتوسّع المستقبلي.
هندسة الانتشار والبيئة والموثوقية
خط الرؤية والاحتياج لمنطقة فرينل
صُمّمت جميع مسارات الموجات الدقيقة للحفاظ على:
- خط رؤية بصري واضح
- إخلاء لا يقل عن 60% من منطقة فرينل الأولى في أسوأ الظروف
استُخدمت بيانات التضاريس والمعاينات الميدانية للتحقق من الافتراضات.
التأثيرات البيئية
يأخذ التصميم في الاعتبار:
- توهين المطر، خصوصًا عند الترددات الأعلى
- الإجهاد الناجم عن درجة الحرارة على المعدّات
- حِمل الرياح على الهوائيات والأعمدة
تشمل معايير الهوائيات الرئيسية التي تُؤخذ بعين الاعتبار أثناء التصميم: الكسب، وعرض الشعاع، والاستقطاب، وتمييز الاستقطاب المتعامد.
أهداف التوافر
صُمّمت الشبكة لتحقيق أهداف توافر بمستوى مشغّلي الاتصالات، وعادةً في نطاق:
- من 99.99% إلى 99.999%، بحسب أهمية الوصلة
تتّبع نمذجة التوافر منهجيات معتمدة مثل ITU-R P.530.
التكامل مع الشبكة الأساسية لمُدن
تُطبَّق توجيهات IP القياسية وفصل VLAN لعزل حركة المراقبة عن الخدمات الأخرى.
تتصل عقد تجميع الموجات الدقيقة بشبكة IP الخاصة بمُدن
تنتهي أنظمة المراقبة والتحكم المركزية في المواقع الأساسية
العمليات والمراقبة والصيانة
يُبسّط توحيد التصميم عبر المواقع العمليات ويُقلّل متوسط زمن الإصلاح (MTTR). تدعم البنية التحتية للموجات الدقيقة:
مراقبة مستمرة لأداء الوصلات
اكتشاف الأعطال والتشخيص عن بُعد
تخطيط الصيانة الوقائية
قابلية التوسّع والتوسعات المستقبلية
يُهيّئ ذلك البنية التحتية لدعم نموّ المراقبة المستقبلي وخدمات البنية التحتية الذكية الإضافية. تتميّز الشبكة بقابلية تأصيلية للتوسّع:
يمكن إضافة أعمدة ووصلات جديدة دون إعادة تصميم النواة
التعديل الأعلى رتبةً والقنوات الأوسع يمكن أن تزيد السعة
يمكن إضافة مسارات احتياطية لتعزيز المرونة
الخاتمة
تُقدّم البنية التحتية لاتصالات الموجات الدقيقة لمُدن عمودًا فقريًا متينًا ومرنًا وعالي التوافر مُصمّمًا للبيئات الصناعية الواسعة النطاق والموزّعة. ومن خلال هندسة منضبطة وتخطيط متحفّظ للموثوقية ونشر تدريجي، يدعم النظام بنجاح المتطلبات التشغيلية الحالية مع البقاء قابلًا للتكيّف مع التوسّع المستقبلي.
يعمل العمود الفقري للموجات الدقيقة بوصفه المُمكِّن الحاسم الذي تُبنى عليه أنظمة المراقبة وخدمات الحافة الأخرى، بما يضمن نقلًا موثوقًا للبيانات عبر بيئة مُدن الصناعية المتنوّعة.
